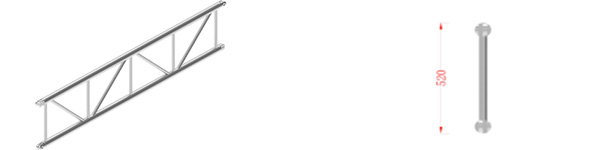

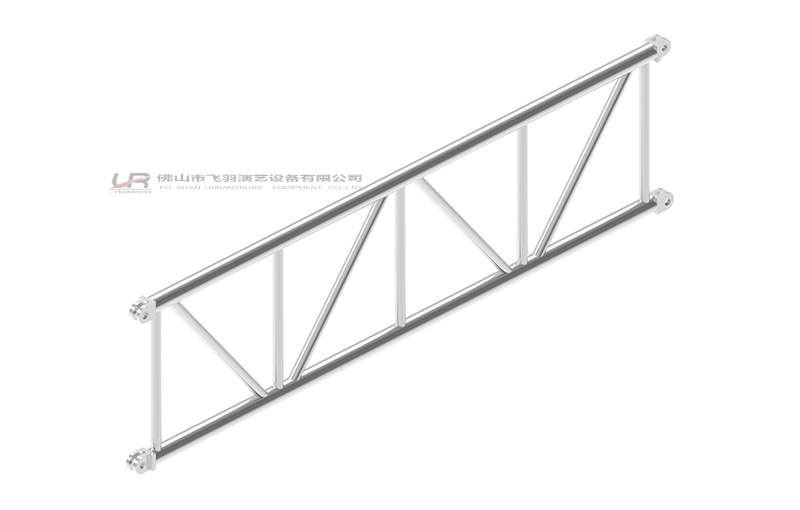

本系列桁架属于中型M头连接式桁架，材料采用6082-T6，外形美观，体积较小，承载能力较强，自身重量较轻，安装方便等优点。使用于各种展会 小型演出等不同场合。我们有三种不同连接方式供客户选择：套筒连接方式，螺丝连接方式及M头连接方式。可根据客户要求定做不规则形状。
| 产品名称/型号 | 产品参数 | 产品规格 | 长度/mm | |||||||||||||
| UR-FSF520-1000 |

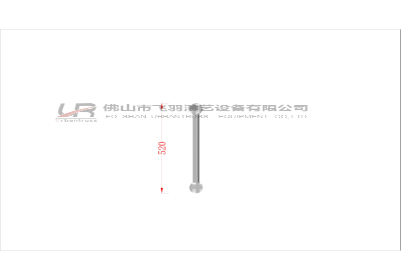

型材：6082-T6 主管：50*4.0mm 横管：50*3.0mm 斜管：30*3.0mm M头:50*50*180mm | 520 | 1000 | |||||||||||||
| UR-FSF520-1500 | 520 | 1500 | ||||||||||||||
| UR-FSF520-2000 | 520 | 2000 | ||||||||||||||
| UR-FSF520-2500 | 520 | 2500 | ||||||||||||||
| UR-FSF520-3000 | 520 | 3000 | ||||||||||||||
 |  |  |  |  | |||||||||||
| Span | UDL | Deflection | CPL | （T.P.L) | （F.P.L） | （Q.P.L） | |||||||||
| 跨度/m | 平均承重kg/m | 弯曲度/cm | 中间点承重kg | 弯曲度/cm | 两点承重kg | 弯曲度/cm | 三点承重kg | 弯曲度/cm | 四点承重kg | 弯曲度/cm | |||||
| 5 | 737 | 0.8 | 1842 | 0.6 | 1381 | 0.8 | 764 | 0.8 | 921 | 0.8 | |||||
| 6 | 507 | 1.2 | 1524 | 0.9 | 1141 | 1.2 | 631 | 1.2 | 760 | 1.2 | |||||
| 7 | 368 | 1.6 | 1290 | 1.3 | 967 | 1.5 | 535 | 1.6 | 645 | 1.5 | |||||
| 8 | 278 | 2.1 | 1115 | 1.6 | 836 | 1.9 | 462 | 2.1 | 557 | 1.9 | |||||
| 9 | 217 | 2.6 | 976 | 2 | 732 | 2.5 | 405 | 2.7 | 488 | 2.5 | |||||
| 10 | 173 | 3.2 | 865 | 2.6 | 648 | 3 | 359 | 3.3 | 432 | 3 | |||||
| 11 | 140 | 3.9 | 772 | 3.1 | 579 | 3.7 | 320 | 4 | 386 | 3.7 | |||||
| 12 | 115 | 4.6 | 693 | 3.7 | 520 | 4.4 | 287 | 4.7 | 346 | 4.4 | |||||
| 13 | 96 | 5.4 | 625 | 4.3 | 469 | 5 | 259 | 6.5 | 315 | 5.1 | |||||
| 14 | 80 | 6.3 | 566 | 5 | 424 | 6 | 235 | 6.4 | 283 | 6 | |||||
| 15 | 68 | 7.2 | 514 | 5.8 | 385 | 6.9 | 213 | 7.4 | 257 | 6.9 | |||||
| 16 | 58 | 8.2 | 467 | 6.6 | 350 | 7.8 | 194 | 8.4 | 233 | 7.8 | |||||
| 17 | 50 | 9.3 | 425 | 7.4 | 319 | 8.8 | 176 | 9.5 | 212 | 8.8 | |||||
| 18 | 43 | 10.4 | 387 | 8.6 | 290 | 9.9 | 160 | 10.6 | 193 | 9.9 | |||||
| 19 | 37 | 11.6 | 352 | 9.3 | 264 | 11 | 146 | 11.8 | 176 | 11 | |||||
| 20 | 32 | 12.8 | 320 | 10 | 240 | 12.2 | 132 | 13 | 160 | 12.2 | |||||
| 21 | 27 | 14 | 290 | 11.3 | 217 | 13.4 | 120 | 14.5 | 145 | 13.4 | |||||
| 22 | 23 | 15.5 | 262 | 12.4 | 196 | 14.7 | 108 | 15.9 | 131 | 14.7 | |||||
| 23 | 20 | 17 | 236 | 13.6 | 177 | 16 | 98 | 17.3 | 118 | 16 | |||||
| 24 | 17 | 18.5 | 211 | 14.8 | 157 | 17.5 | 87 | 18.9 | 105 | 17.5 | |||||
| 25 | 15 | 20 | 188 | 16 | 141 | 19 | 78 | 20.5 | 94 | 19 | |||||
| 26 | 12 | 21 | 166 | 17.3 | 124 | 20.6 | 69 | 22.2 | 83 | 20.6 | |||||
| 27 | 10 | 23.4 | 145 | 18.7 | 109 | 22.2 | 60 | 23.9 | 72 | 22.5 | |||||
| 28 | 9 | 25 | 125 | 20 | 94 | 26.9 | 52 | 25.7 | 62 | 23.9 | |||||
| 29 | 7 | 27 | 106 | 21.6 | 80 | 25.6 | 44 | 27.6 | 53 | 25.6 | |||||
| 30 | 5 | 28.9 | 88 | 23 | 66 | 27.4 | 36 | 29.5 | 44 | 27.4 | |||||
