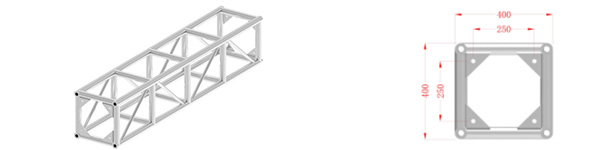

本系列桁架属于中型螺丝连接式桁架，材料采用6082-T6，外形美观，体积较小，承载能力较强，自身重量较轻，安装方便等优点。使用于各种展会 小型演出等不同场合。我们有三种不同连接方式供客户选择：套筒连接方式，螺丝连接方式及M头连接方式。可根据客户要求定做不规则形状。
| 产品名称/型号 | 产品参数 | 产品规格 | 长度/mm | |||||||||||||
| UR-QDB400-500 |
型材：6082-T6 主管：50*3.0mm 横管：30*2.0mm 斜管：25*2.0mm 铝板：80*12mm | 400*400 | 500 | |||||||||||||
| UR-QDB400-1000 | 400*400 | 1000 | ||||||||||||||
| UR-QDB400-1500 | 400*400 | 1500 | ||||||||||||||
| UR-QDB400-2000 | 400*400 | 2000 | ||||||||||||||
| UR-QDB400-2500 | 400*400 | 2500 | ||||||||||||||
| UR-QDB400-3000 | 400*400 | 3000 | ||||||||||||||
UR-QDB400 Square Truss Loading Table
Uniformly Distributed Load(UDL)
| Span in meter | 8m | 10m | 12m | 14m | 16m | --- | --- | --- | --- |
| UDL(kg) | 900 | 850 | 800 | 750 | 700 | --- | --- | --- | --- |
| Deflection(mm) | 78 | 95 | 112 | 31 | 142 | --- | --- | --- | --- |
